【學員問題】玻璃幕墻節點設計注意事項？

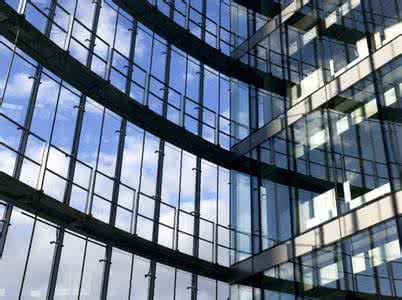

【解答】玻璃幕墻是應用比較廣泛的外墻系統。在建筑外墻中的主導地位不可動搖，先后出現了很多精品工程。

1.氟碳涂層與結構膠直接粘接

一些結構密封膠和氟碳涂層的粘接是達不到幕墻要求的，因此隱框幕墻玻璃組件的副框和玻璃之間、氟碳涂層面板間接縫部位的密封應采取措施，提高粘接力。有多種措施可供選擇：

（a）涂底漆，然后再打注結構膠，但一些專家認為這種方法并不可靠，屬于“兩層皮”，也沒有比較有說服力的正面報道證明這種方法確實有效，因此尚需進一步觀察、研究；

（b）采用組合型材構造，直接粘接結構膠部分與型材其他部分開，直接粘接結構膠部分采用陽極氧化處理；

（c）氟碳噴涂過程中，對待粘接部位進行遮擋，保持其表面仍為陽極氧化；

（d）采取補救措施，用砂紙等將待粘接表面的涂層去掉，靠自然氧化（大約5μm）。

2.自攻釘連接

自攻釘連接是一般的連接或定位連接，作為結構連接，其可靠性較差。

3.鋼鋁型材混合使用（鋁包鋼）

方鋼管內表面不易實現噴丸處理，熱鍍鋅時容易出現質量問題，導致抗腐蝕性能低下；鋼鋁配合間隙應比較嚴密，否則不能達到共同受力，給防止出現雙金屬電化學腐蝕造成困難。

4.短壓蓋

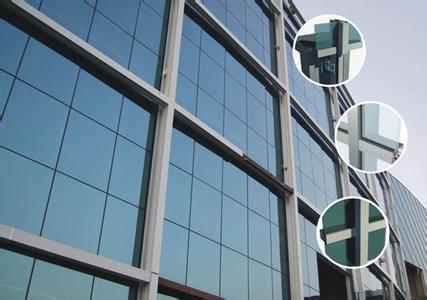

明框幕墻采用壓蓋壓接，一方面便于實現等壓腔，另一方面可以與扣蓋實現卡接。采用不連續的壓蓋（短壓蓋），雖然可以降低成本，但會出現玻璃不平、等壓腔無法形成等問題。

5.橫梁立柱間連接件采用兩點連接

幕墻橫梁常常會出現“耷拉頭”現象，其原因可能有：

（1）橫梁承載力不滿足要求；

（2）橫梁和立柱的連接比較薄弱，比如橫梁立柱間的連接件采用兩個螺栓（釘）連接，由于其抗扭性能比較差，導致幕墻橫梁發生扭轉。

6.大截面裝飾條無滴水線

大截面裝飾條上表面會有積灰，如果不設置滴水線，會造成幕墻表面出現較多流痕。如果在裝飾條前端設置滴水線，能有效避免水和灰塵混合流到幕墻表面。

7.裝飾蓋與活卡口配合

裝飾蓋應與擠壓型材的卡口相連接，這種卡口尺寸固定、精度較高，能夠?qū)崿F(xiàn)可靠的連接。通過螺釘連接后形成的卡口精度達不到要求，連接不可靠。

8.開啟腔未設置熱密線

熱密線在節能鋁合金窗的設計中有較廣泛的應用，但在建筑幕墻的開啟腔內應用較少，導致幕墻開啟部位節能效果低下。

9.隱框幕墻采用非定距壓板

隱框幕墻和半隱框幕墻通常采用壓板（壓塊）傳力，其間距一般不大于300mm，有定距和非定距壓板兩種。定距壓板通過連接螺栓緊固后其壓接間隙比較固定，對玻璃面板副框的壓緊力比較一致，便于吸收結構和溫度等變形，減少摩擦噪音，并且能夠避免因壓塊壓得不均造成玻璃面板出現畸變現象。

10.假明框隱框未按隱框幕墻進行設計

假明框通常在隱框幕墻的接縫處加裝一個裝飾條，起到明框幕墻的裝飾效果。這種結構應采用隱框幕墻的設計方法設計中空玻璃和結構膠，即第二道密封膠應采用硅酮結構膠密封。如果采用聚硫膠作為中空玻璃的第二道密封，盡管不一定在紫外線照射下破壞，仍然存在不安全的因素。

11.隱框中空玻璃下部無托板

中空玻璃結構膠長期承受剪力，對結構膠使用壽命不利，因此JGJ102中要求在玻璃下部應設置托板。該托板與橫梁直接連接比較合理，可以設計成卡接或螺栓連接；采用螺栓與玻璃組件的副框連接可能會影響結構膠的打注，存在質量缺陷，建議慎用。

12.隔熱條承受剪力

隔熱條在隔熱型材中起到結構傳力、降低熱量傳遞的作用，被幕墻型材廣泛采用。穿條式結構形式，采用復合生產線將隔熱條和鋁合金型材強制壓合。因此在隔熱條與鋁合金型材壓合部位有冷作硬化現象，甚至存在一些微觀裂紋缺陷。如果幕墻的橫梁采用隔熱型材，應采取構造措施，避免隔熱條承受剪力，防止隔熱條與鋁合金型材連接部位發生破壞。一般采用托板或采用較強一側鋁合金型材承受玻璃重量。

13.掛鉤式開啟扇掛接處防脫設計存在缺陷幕墻開啟窗通常采用上懸結構，但因為設計存在缺陷，工程中經常出現掉扇現象，個別工程在關閉狀態下掉落的幾率更高。主要原因是這些工程沒有防脫設計，或掛鉤防脫設計不合理，或掛鉤的搭接深度不夠，或掛接處型材壁厚太薄。

14.鈍角部位未采用弧型壓接

采用傳統的定距壓板不能滿足壓接需要，應采用角度可調的連接構造。

15.不可變玻璃槽口

型材設計時，要考慮施工時的可操作性，采用可變槽口能夠進行微調，且安裝方便，因此盡可能不采用固定式玻璃槽口。

16.開縫小單元水平無限位

小單元面板掛接形式應用較廣，其插接深度應達到要求，工程中時有掉扇的事故發生，對于開縫小單元，由于沒有密封膠定位，應采取構造措施進行定位，否則框扇間插接可能失效，存在安全隱患。

17.邊部外漏的中空玻璃二道密封膠未用結構膠

中空玻璃應采用雙道密封膠密封，隱框、半隱框、假明框和點支承中空玻璃面板的二道密封膠應采用硅酮結構膠密封，以便能夠可靠傳力、提高中空玻璃抗紫外線照射能力，其寬度應通過結構計算確定。聚硫膠抗紫外線照射能力較差，因此采用聚硫膠進行第二道密封的中空玻璃，不能用于上述中空玻璃。一些工程由于將聚硫膠作為第二道密封材料，發生大批量外片玻璃掉落現象，成為幕墻工程嚴重的安全隱患。

18.中空玻璃大小片

中空玻璃采用大小片構造，在一些應用中具有一些優勢，尤其可以為型材的設計提供更多的空間，但也存在很多不足：

（1）不便采用機械注膠；

（2）傳力途徑不合理，甚至可能導致玻璃間發生相對位移，最終導致中空玻璃漏氣失效；

（3）還有一些工程大小片中空玻璃間層部位未用結構膠。關于大小片的計算也存在一些爭議，主要是在荷載分配方面，設計時應多加注意。

19.開啟扇中空玻璃“大蓋帽”

“大蓋帽”是大小片中空玻璃的極端形式，在一些開啟扇的設計中有所應用，這種設計大片玻璃一旦破裂會導致小片玻璃失去連接而脫落。

20.中空玻璃中空層不合理，出現貼服、干涉等現象

面積較大中空玻璃，采用9mm中空層可能會出現吸附現象，因此中空層的尺寸應根據構造要求和熱工要求綜合確定。

21.鋼化玻璃磨砂處理

經過磨砂處理的鋼化玻璃，不管在鋼化之前還是之后，均會破壞玻璃表面的應力分布，極易誘發玻璃的自曝，經磨砂處理的點支承玻璃危險性更大。狹長玻璃不宜采用短邊支承。

22.玻璃強迫安裝

玻璃的彎曲強度會隨著時間的推移而下降，原因是玻璃表面的微裂紋會持續擴展，因此幕墻設計時，應使玻璃在自由的狀態下工作。但實際工程中，確有玻璃在不必要的永久荷載作用下工作，例如強迫安裝、壓接密封等。北京某工程即采用壓接密封的結構，玻璃破裂概率較高，值得吸取教訓。

23.變形縫設計不合理

變形縫設計是一個難點，建筑師不能接受發生變形后有些構件或面板可以破壞的設計原則，因此變形縫應能夠吸收變形（包括支承結構的變形、荷載作用、溫度作用和地震作用），并且不能降低該部位的物理性能，如氣密性、水密性、抗風壓和保溫性能等性能。

24.無擦窗機連接設計

建筑物清洗需要擦窗機，但遺憾的是很多工程的擦窗機并沒有真正的發揮作用，一方面可能是管理問題，畢竟請專業的隊伍清洗幕墻更為省事，另一方面擦窗機存在一定的風險，尤其在風比較大的時候，無法與幕墻相對固定，即沒有擦窗機連接設計。在我國第一個幕墻工程長城飯店，有永久的燕尾槽供擦窗機使用，即安全又便捷。

25.落地式幕墻樓板上800mm以下未采用夾膠玻璃

《民用建筑設計通則》GB50352和《住宅設計規范》GB50096對臨空窗如何采用欄桿作出了規定，針對幕墻，一般采用在800mm位置處設置橫梁，該橫梁和樓面間采用夾層玻璃可以通過審查。

26.層間防火與玻璃直接密封

在GB50210《建筑裝飾裝修工程驗收規范》、JGJ/T139《玻璃幕墻檢驗方法標準》中對幕墻的防火封堵有明確規定，當玻璃跨越層間封堵時，會有層間防火封堵與玻璃直接接觸的設計，規范不允許，實際也存在問題。玻璃在250℃左右可能會炸裂，火焰直接對上一層幕墻構成威脅。因此設計時應避免玻璃跨越層間封堵，要確保玻璃炸裂，火焰上不去；封堵應嚴密，并防止串煙。

27.超高層幕墻無室內拆裝設計

由于鋼化玻璃不可避免的自曝，會使得更換玻璃的現象更為普遍。但對于超高層建筑或很難進行更換作業的建筑，按常規作業方法很難實施更換。如果在幕墻構造設計時采用室內即可更換面板的構造，無疑會提高更換作業的安全性，更能確保幕墻的質量。

28.后置埋件焊接作業

在化學栓附近進行焊接作業，會較大幅度削弱化學栓的承載力，因此應盡量避免焊接作業或采取適當?shù)暮附庸に嚤苊鈱瘜W(xué)栓造成較大的影響。

29.內通風雙層幕墻強排風與空調不協調

內通風雙層幕墻設有獨立的強制排風系統，應該與中央空調等結合設計，如果出現不協調的情況，將很難處理，當然更不能用空調通風系統取代強制排風系統。

30.雙層幕墻氣流短路

外通風雙層幕墻的通風方式很多，但不能出現氣流短路現象，即下一個熱通道排出的氣流不應直接進入上一個熱通道。

31.雙層幕墻未設過濾裝置或防蟲網

雙層幕墻的主要特征之一是具有熱通道，通過合理設計熱通道內空氣的有序流動實現優良的熱工性能。為保證空氣的清潔，內通風雙層幕墻應設置海綿過濾網，外通風幕墻應設置防蟲網。

32.外遮陽系統的誤用

外遮陽不適用于風沙較大地區。

33.中空玻璃內置光伏組件

在陽光照射下，中空玻璃內溫度能夠達到80℃，光伏組件尤其是晶硅光伏組件，在80℃以上環境中發電效率會大大降低。

34.光伏系統在玻璃組件間的膠縫內走線

光伏組件導線連接應按建筑電氣工程相關規范的要求進行敷設，并應便于維護和維修，不可在膠縫內走線。

35.光伏系統標志要求不清

光伏組件、接線箱、逆變器、蓄能器和并網設備等附件、設備沒有帶電警示標志，不符合標準的強制性規定。

36.普通EVA的誤用

EVA熱變形較大，耐久性較差，在幕墻中應避免使用，目前在一些光伏組件內有一定應用。但是幕墻玻璃組件與其他非建筑用玻璃組件不同，幕墻對耐久性的要求更高，因此應避免在幕墻玻璃組件中使用EVA.
